Een scharnier voor de cardanische kombuis uit de 3D-printer

Geen standaardoplossing? Dan bouwen we hem zelf

Over een uitdaging gesproken: zelf een boot bouwen en dat ook nog eens met je wederhelft. Velen moeten er niet aan denken, maar Mark en Sandra Couwenberg wel. Het stel is druk bezig om hun droomboot eigenhandig te realiseren. Hoe dat project, dat zijzelf ‘een krankzinnig plan’ noemen, verloopt? Dat lees je hieronder.

Klik om deel I, deel II, deel III, deel IV, deel V,  deel VI, deel VII, deel VIII, deel IX, deel X, deel XI, deel XII, deel XIII, deel XIV en deel XV te lezen

Op zeiljachten is het haast een vanzelfsprekend beeld: een fornuis met oven, gemonteerd in cardanische ophanging, zodat het ook onder helling min of meer horizontaal blijft. Meestal een gasoven. Praktisch, beproefd en al decennialang de norm. Maar wie een droomjacht vanaf de basis opbouwt, gunt zichzelf ook de luxe om vanzelfsprekendheden opnieuw te bekijken. En dus stelden wij ons een simpele vraag: als onze boot elektrisch vaart, waarom zouden we dan nog op gas koken?

Weg met de gasfles

Die keuze bleek al snel meer dan een technisch detail. Koken op elektriciteit past niet alleen bij de elektrische aandrijving en de royale accubank, het haalt ook een bekend risico van boord: een potentiele brandbron. Gasinstallaties zijn zeker veilig te maken, maar op boten zien we nog altijd dat ouderdom, slijtage of een kleine onoplettendheid grote gevolgen kunnen hebben. Dan is het aantrekkelijk om die hele categorie zorgen eenvoudigweg te schrappen. Geen gesjouw met flessen, geen planning rondom vullen en ook geen terugkerende kosten voor iets dat je liever niet nodig hebt.

Daar komt nog iets bij: comfort. Wie ooit in de zomermaanden binnen op gas heeft gekookt, weet hoe snel een kajuit verandert in een warme cocon. Inductie heeft dat nadeel veel minder. De warmte gaat vooral naar de pan, niet naar de leefruimte. En als je toch elektrisch denkt, ligt de stap naar een combi-oven met magnetron meteen voor de hand. Het dagelijks gebruik wordt daarmee niet alleen moderner, maar ook eenvoudiger.

De markt was er nog niet klaar voor

Mark vertelt: “In mijn hoofd was het aanvankelijk een overzichtelijk project. Ik verwachtte wel ergens een kant-en-klare, elektrisch gevoede vervanger te vinden voor het klassieke cardanisch opgehangen gasfornuis dat we op zoveel zeiljachten zien. Maar de werkelijkheid was weerbarstiger. Er bleek welgeteld één leverancier te zijn met een eerste product op de markt, en dat was ronduit prijzig. De wereld van de elektrische boot is duidelijk nog jong. Waar de vraag nog beperkt is, blijft ook het aanbod achter.”

Dus bleef er maar één logische route over: zelf bouwen. Geen noodgreep, maar een kans om precies te maken wat we wilden. Een cardanisch opgehangen kast waarin een gewone huishoudelijke inductiekookplaat en een compacte combi-oven konden worden ingebouwd. Geen exotische maritieme specialiteit, maar een robuuste voorziening op maat, geschikt voor betaalbare apparatuur die overal verkrijgbaar is.

Bekijk ook

Van NACA-profiel tot helmstok: het roerproject achter een droomjacht | Zeilen

Tussen twee schotten

Zoals zo vaak in de jachtbouw, zat de uitdaging niet in het idee, maar in de ruimte eromheen. De oven moest komen te hangen tussen twee al aanwezige schotten. Die stonden er niet voor de kombuis, maar voor de constructieve logica van het schip: in lijn met kiel, mast en tuigage. De onderlinge afstand was ongeveer negentig centimeter. Sterk en logisch, maar niet bepaald afgestemd op standaard keukenmaten.

Alsof dat nog niet genoeg was, liepen de voorranden van die schotten ook niet mooi haaks op elkaar. Ze volgden subtiel de vorm van de romp. Een kast die daartussen moet passen én cardanisch moet kunnen bewegen, vraagt dan om wat meer dan een grove schets op de werkbank. Dit was een puzzel waarbij maatvoering, zwaartepunt en bewegingsvrijheid samen moesten komen.

Licht, sterk en tijdrovend

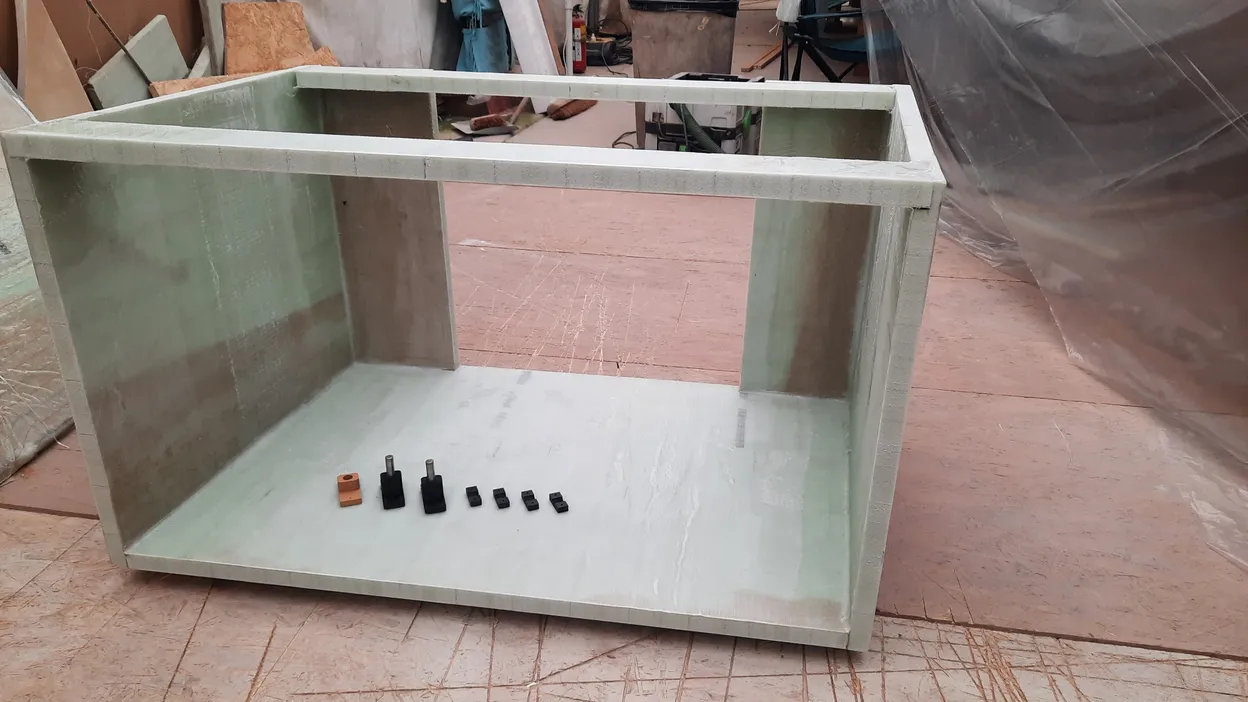

Voor de kast koos ik hetzelfde materiaal als voor dek en schotten: een sandwichpaneel van PET-schuim met aan weerszijden glas-epoxylaminaat. Dat levert een stijve, sterke en tegelijk lichte constructie op — precies wat je wilt op een zeiljacht. Het nadeel laat zich raden: bouwen kost tijd. Veel tijd. Waar multiplex een snelle route was geweest, vroeg deze keuze om geduld, nauwkeurigheid en vooral de bereidheid om een project stap voor stap op te bouwen.

Platen maken, exact op maat zagen, verlijmen, controleren of alles recht, haaks en evenwijdig blijft waar dat nodig is, vervolgens de hoeken extra versterken met glas en epoxy, en dan begint het afwerken pas echt: plamuren, schuren, opnieuw plamuren, schilderen — en nog eens schilderen. Het soort werk waar je niet altijd foto’s van maakt, maar dat uiteindelijk het verschil maakt tussen een aardig idee en een overtuigend eindresultaat.

Een scharnier uit de printer

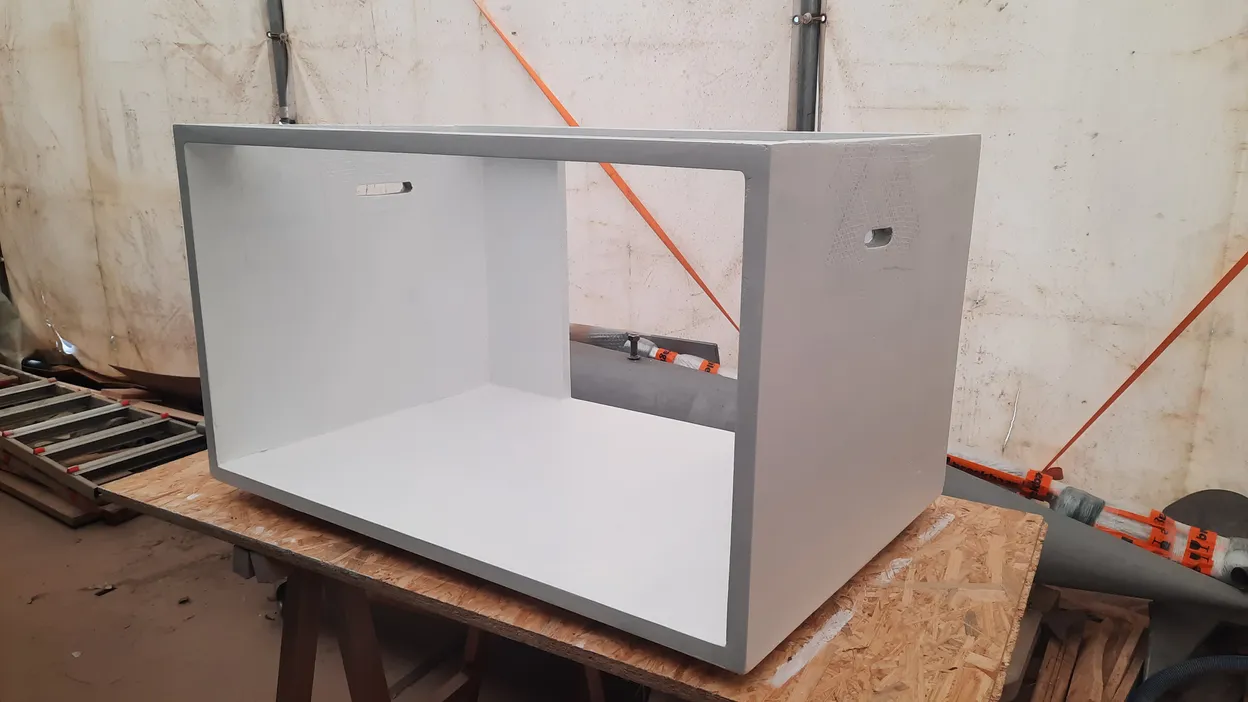

Ook de cardanische ophanging zelf vroeg om denkwerk. De scharnieren moesten sterk zijn, uitneembaar, en bovendien verstelbaar. Want hoe zorgvuldig je ook rekent, het exacte zwaartepunt van de uiteindelijke opbouw met oven ken je pas echt als alles samenkomt. Daarom ontstond een oplossing die even modern als praktisch is: een 3D-geprint onderdeel van nylon, voorzien van een massieve RVS pen en gemonteerd in een sleuf waarmee de positie later nog nauwkeurig is af te stellen.

Juist dat soort details maakt zelfbouw zo bevredigend. Je ontwerpt niet alleen een onderdeel; je ontwerpt ook speelruimte voor de werkelijkheid. En die werkelijkheid wijkt bijna altijd net iets af van de tekening.

Eerst een proefopstelling

Voordat het echte werk begon, maakte ik eerst een proefkast van oude OSB-platen. Ook de eerste prototypes van de scharnieren rolden toen al uit de printer. Zo’n testopstelling is goud waard. Ineens zie je of een beweging logisch voelt, of een maat in de praktijk werkt en waar je straks misschien nét een handbreedte tekortkomt. De laatste ontwerpaanpassingen kwamen dan ook niet achter de computer tot stand, maar in die ruwe proefopstelling.

Klaar voor gebruik

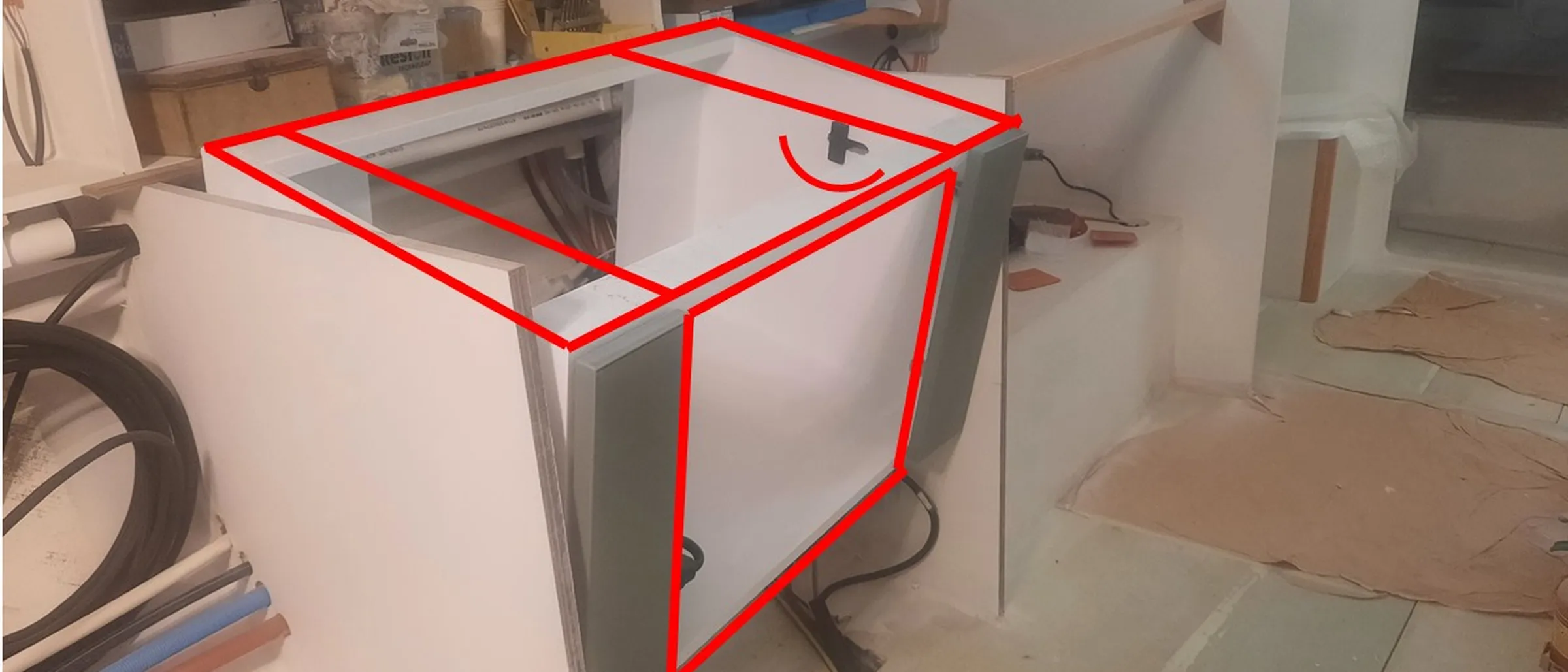

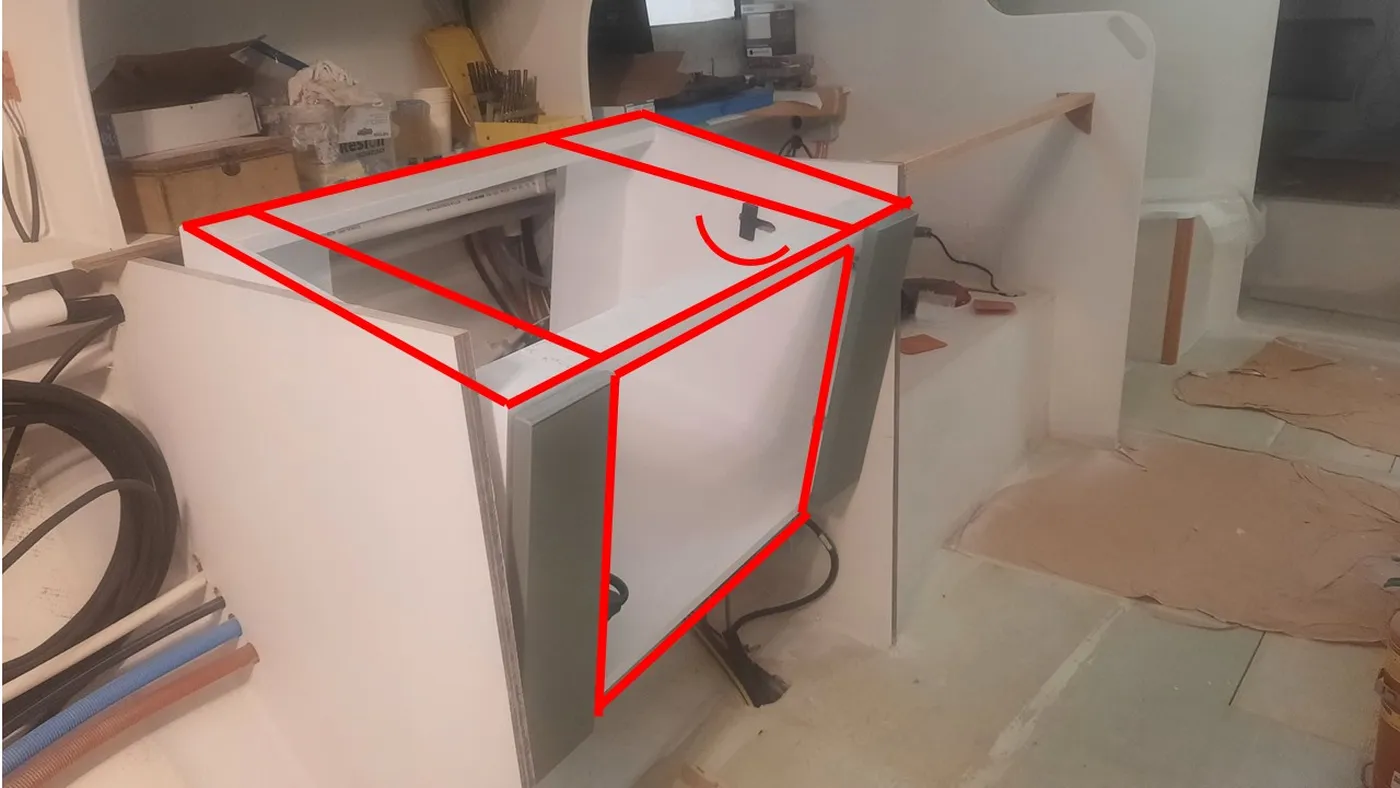

Inmiddels staat er een stijve, functionele en netjes cardanisch opgehangen kast die exact past bij onze wensen en de beschikbare ruimte. Omdat de kast breder is dan de oven zelf, bleef er aan weerszijden zelfs plaats over voor kleine opbergvakken. Daarmee diende zich meteen een volgend interieurproject aan: de eerste kastdeurtjes. Maar dat verhaal bewaren we graag voor de volgende keer.

Voor nu is de conclusie vooral dat deze oplossing precies brengt wat we zochten: een veilige, praktische en toekomstbestendige kookplek aan boord. Klaar voor een standaard werkblad, een gewone huishoudoven en een inductiekookplaat. Geen compromis, maar een bewuste stap vooruit. Juist dat is misschien wel de grootste charme van een droomjacht bouwen: dat je niet hoeft te kiezen voor wat gebruikelijk is, maar voor wat echt past bij de boot die je voor ogen hebt.
